Przykład wykorzystania programu

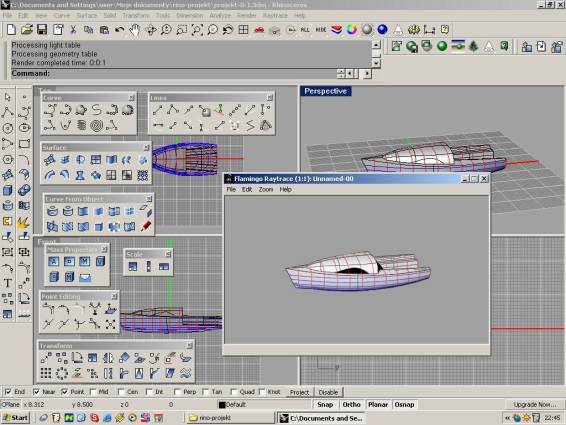

Rhino + Flamingo

RHINO 3.0 – to modeler uniwersalny , logiczny , zrozumiały, którym możemy

wymodelować każdą powierzchnie. Posiada funkcje do obl. hydrostatycznych,

możliwości przycinania, łączenia, transformacji dowolnych obiektów. Można

nim robić dok. techniczną 2D. Brakuje jednak tzw. „gotowców”. Poniżej pokaże

jeden z szybkich sposobów modelowania bryły jachtu przy pomocy RHINO.

{ Praca na ok. 2 godziny }

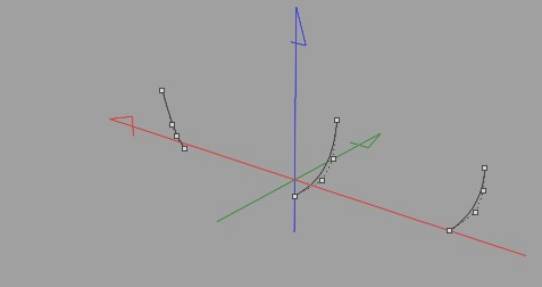

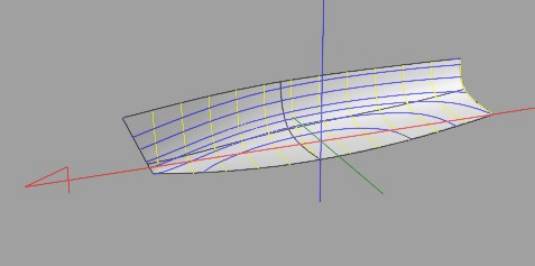

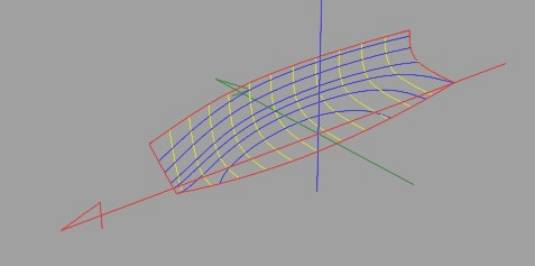

Etap pierwszy – wymodelowanie trzech krzywych 3D { niekoniecznie dokładnie }

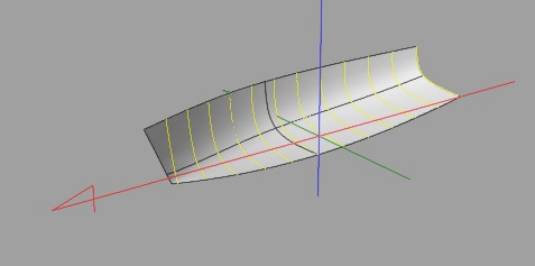

I zaciągnięcie na nie powierzchni typu NURBS

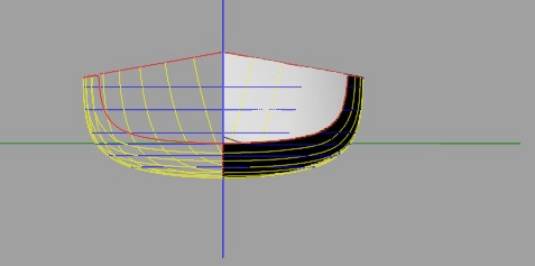

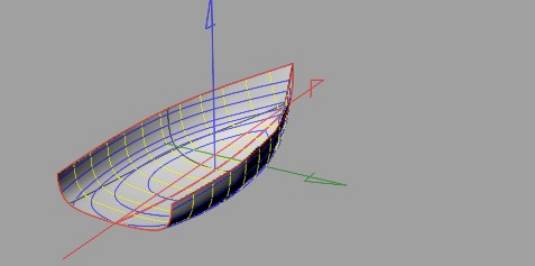

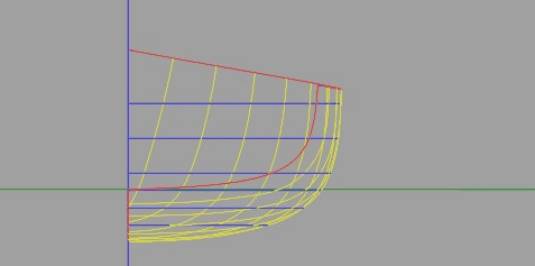

Etap drugi – przy pomocy punktów kontrolnych modernizujemy powierzchnie

sprawdzając kształt przekroi aż do uzyskania żądanej wyporności. Najlepiej

pracować na warstwach.

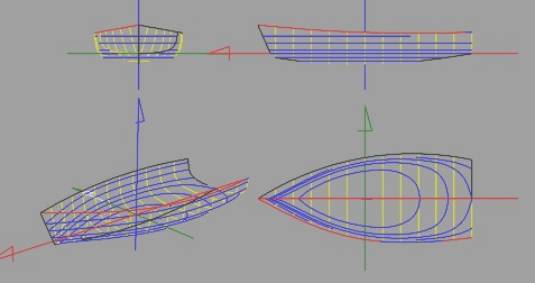

Etap trzeci – automatycznie generujemy rzuty 2D. Mogą być przydatne do

sporządzenia dokumentacji technicznej { wykonawczej jachtu }.

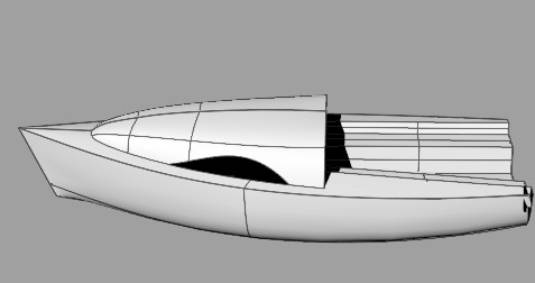

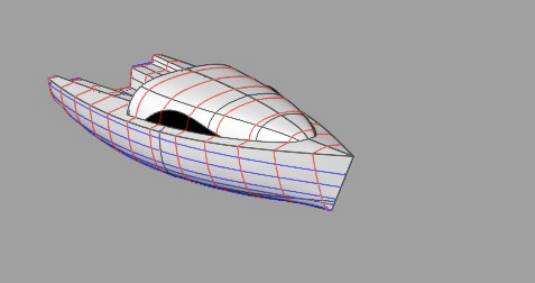

Etap czwarty – modelujemy pokład . Na to nie ma recepty. Najczęściej pokład

zlepiamy z kilku powierzchni. Przykład poniżej................

Etap piąty – RENDERING – pełna dowolność. Mamy do dyspozycji kolory

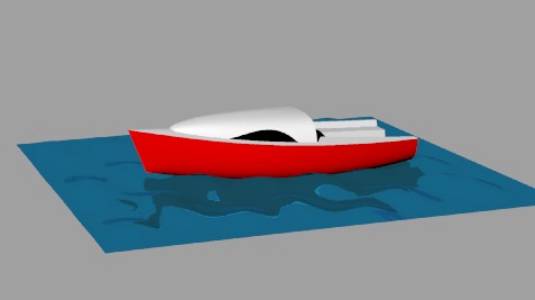

i materiały + sprawny kreator materiałów , wody i nieba. Przykładowo tak....

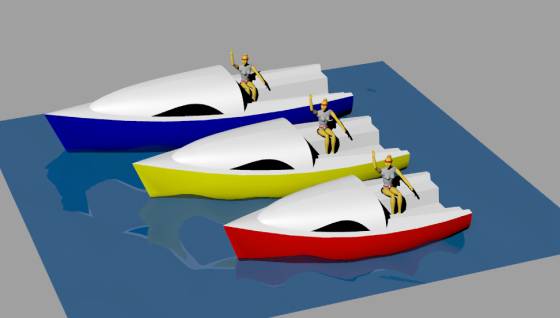

Dokonując prostej transformacji wymodelujemy np. trzy różne jachty .........

pierwszy 4,95/2,3 m , drugi 6,1/2,5 m , trzeci 7,2/2,5 m .......

POWODZENIA !!!!!!!
